Крен и осадка конструкций

Наклономеры (инклинометры) широко используются для выполнения геотехнического мониторинга несущих конструкций существующих зданий и сооружений.

Наклономеры (инклинометры) предназначены для наблюдений за креном, отклонением от вертикального положения и вертикальных ротаций зданий и сооружений. Наклономер выполнен в надежном корпусе, с высокочувствительным сенсором микро электромеханического типа.

Наклономер (датчик наклона) монтируется на вертикальную поверхность с помощью анкера  и специального крепления, которое позволяет отъюстировать начальное положения наклономера. Сигнал на выходе наклономера можно измерять как вручную с помощью любого индикатора, измеряющего дифференциальное напряжение, так и в автоматическом режиме с подключением датчиков к станции сбора данных.

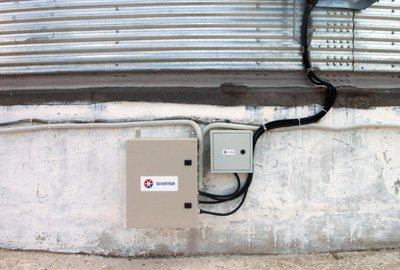

Наблюдение наклона фундамента зернового элеватора

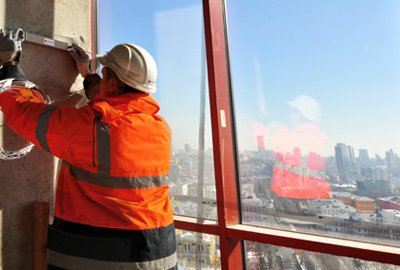

Монтаж наклономера на колонну

Электронные датчики уровня (электроуровни) используются в ходе реализации мероприятий по наблюдению за деформацией зданий и сооружений и предупреждению образования дефектов конструкций, а также деформации несущих элементов зданий. Датчики электронного уровня позволяют наблюдать отклонения от горизонтальной плоскости, таким образом, определяя дифференциальную осадку между двумя измеряемыми точками.  Такой датчик монтируется на балку длиной 1, 2, или 3 м и позволяет контролировать разницу горизонтального уровня между двумя контрольными точками. Более того, путем соединения датчиков между собою строят цепочку датчиков, что дает профиль осадки здания или конструкции по оси цепочки датчиков.

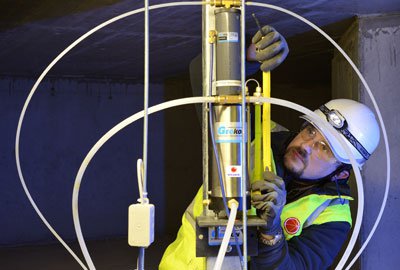

Автоматизированная система наблюдения неравномерной осадки фундамента

В частности, система жидкостного уровня используется для высокоточного определения неравномерных оседаний и подъемов (осадка и деформация) конструкций.

Во избежание неравномерных оседаний и разрушения фундамента (перекрытий, несущих конструкций) измерения  дифференциальных просадок выполняются в определенных точках плоскости плиты перекрытия или по линии  фундамента. Для этого используется так называемая система жидкостного уровня. Она состоит из системы поплавковых датчиков, соединенных между собой трубками и наполненных жидкостью, образуя тем самым систему сообщающихся сосудов. Принцип действия системы состоит в том, что изменение уровня одного из поплавковых датчиков, объединенных между, собою влечет за собой изменение уровня жидкости во всей системе. Осадка (прогиб) в точках замеров соотносится с уровнем базового резервуара (реперная точка) системы, находящегося вне зоны деформации.
