Геодезический мониторинг. Модуль «Циклоп»
Модуль Cyclops предназначен для управления разными типами тахеометров, предоставляя возможность проведения измерений в трех координатной системе при этом используя данные по углам и расстоянию к наблюдаемой призме. Измерительная технология системы Cyclops обеспечивает точность измерений +/-0,5 мм при расстоянии 75 м и нормальных температурных условиях. Результаты воздействия низкой температуры зависят от качества термальной защиты и видимости призм.
Система «ЦИКЛОП» состоит из:
высокоточного электронного тахеометра | |
блока управления | |
коммуникационного устройства | |
Система «ЦИКЛОП» выполняет геодезические измерения на специальные призмы (призмы отражения) и после автоматического сбора и обработки данных передает результаты измерений для визуализации в режиме реального времени в программе GeoScope. | |

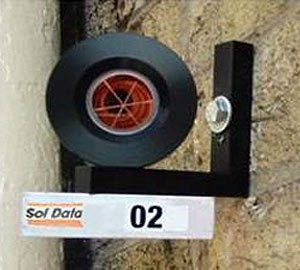

Опорные призмы используются системой Cyclops для определения собственного местоположения прибора и также позволяют проводить коррекцию измерений посредством метода наименьших квадратов, являющегося частью разработок компании SolData. |
Преимущества измерительной технологии «Циклоп»
Возможность объединения нескольких геодезических систем «Циклоп» в измерительную сеть, обеспечивая большую точность результатов измерений | |
Возможность непрерывных измерений без освещения (автоматическая геодезическая съемка в любое время суток) | |
Автоматические геодезические измерения в труднодоступных для геодезистов-топографов местах | |
Автоматизация измерений согласно предварительной конфигурации и циклу измерений, который сформирован удаленно, | |
Восстановление первичных данных измерений в режиме реального времени, | |
Автоматические процессы контроля и обработки результатов измерений, | |
Уменьшение угловых погрешностей, | |
Уменьшение отклонений горизонтальных ротаций, | |
Проведение необходимого числа измерений по каждой точке согласно пожеланию Заказчика, | |
Удаленное соединение с прибором для проверки и проведения необходимых действий по техническому обслуживанию, | |
Значительное сокращение капиталовложений в сравнении с традиционной геодезией при выполнении длительного наблюдения деформаций |
Сферы применения:
Мониторинг деформаций высотных зданий | |
Мониторинг объектов подземного строительства | |
Мониторинг деформации существующей застройки | |
Мониторинг деформаций железнодорожного полотна |

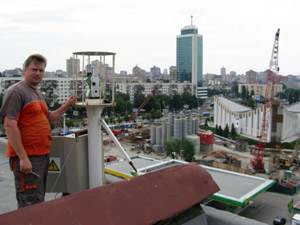

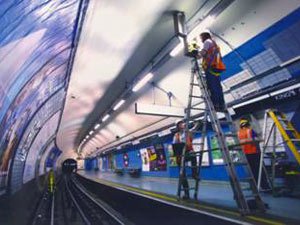

Автоматические измерения деформаций сооружающегося здания | Непрерывные геодезические измерения при эксплуатации путей метрополитена |

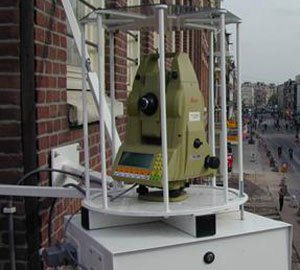

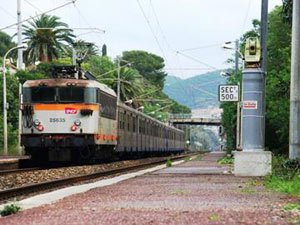

Система «Циклоп» выполняющая измерения на призмы (справа) в непрерывном режиме | |

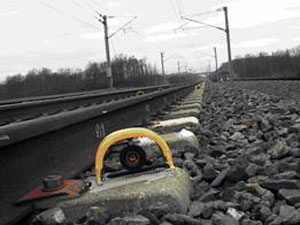

Наблюдения деформаций железнодорожного полотна (пример установленной призмы) |
