Наблюдения осадок грунтов (вертикальные перемещения)

Екстензометры

Екстензометры, как составляющая часть геотехнического мониторинга используются для отслеживания геологических процессов, а также как  составляющая системы режимного наблюдения за изменением состояния грунтов. Они позволяют измерять вертикальные перемещения грунтов (осадку, вспучивание) в непосредственной близости от зоны производства строительных работ либо иных процессов, влияющих на стабильность почвы.

Многоуровневый екстензометр состоит из  нескольких закладных анкеров, каждый из которых соединен с инварным стержнем  из стали,  сплава  инвар или стекловолокна. Екстензометр свободно скользит внутри защитного кожуха и выходит из скважины до уровня монтажной пластины. Монтажная пластина закреплена в оголовке скважины на поверхности земли. Движения закладного анкера, обусловленные вертикальным перемещением соответствующего слоя грунта, передаются стержнем наверх к измерительной головке и измеряются относительно монтажной пластины (поверхности земли). Измерения осадки  головки позволят определить абсолютную осадку во всех точках установки закладных анкеров. Измерения могут проводиться как вручную (микрометрическим глубиномером), так и в автоматизированном режиме с использованием  линейных электрических датчиков. В случае выполнения автоматических измерений используется станция сбора данных.

Точность измерений с использованием ручного или цифрового  микрометра  составляет ±0.01мм.

Типичная область применения датчиков включает:

	Движения горных пород и грунта из-за разломов, оползней и атмосферных воздействий
	Ослабление горных пород вокруг стен туннеля, шахт и  котлована
	Подземная осадка и деформация фундамента и опор, а также выемка грунта человеком

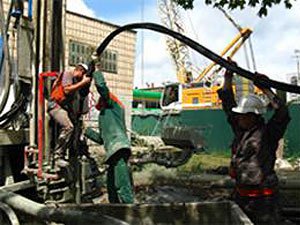

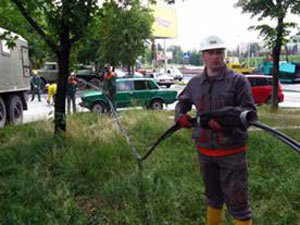

Подготовка к опусканию екстензометрической конструкции
