Мониторинг давления на грунты

С помощью датчиков давления, существующих в различных исполнениях можно определять линейные и радиальные составляющие давления возникающих при возведении различных сооружений. По результатам измерений можно определить распределение нагрузок и в случае определения критичных принять необходимые меры по их устранению.

Датчики давления состоят из двух пластин из нержавеющей стали, которые приварены друг к другу по периметру прикасания и разделены узким пространством, заполненным маслом. Внешнее давление сжимает пластины, создавая эквивалентное давление масла во внутреннем объеме. Металлическая трубка соединяет пространство между пластинами заполненное маслом с устройством, преобразовывающим давление в электрический сигнал, передаваемый по кабелю к считывающему устройству.

В зависимости от условий и режима работы могут использоваться приборы с электрическим и струнным преобразователем давления.

Измерения давления могут вестись в ручном режиме с помощью портативных считывающих устройств или автоматически.

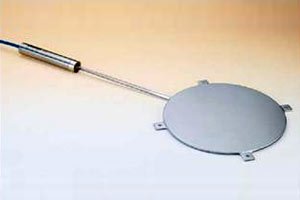

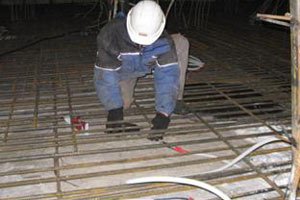

Пример датчика общего давления	Установка датчиков давления под плиту ростверка (г. Киев, Голосеевский район)
