Скважинные екстенсометры

Общие сведения

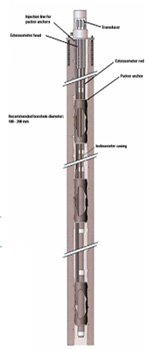

Скважинный екстенсометр – это тип датчиков, позволяющих определять  смещения грунтов на различных уровнях вдоль оси заложения екстенсометра. Наиболее распространенными являются скважинные екстенсометры вертикального заложения. Екстенсометр наиболее простой конструкции состоит из: (1) датчиков, расположенных в головной части екстенсометра и  (2) пакеров (или якорей), каждый со  своим стержнем. Стержень жестко связан с якорем и  выходит со скважины до уровня головной части. Каждый якорь на уровне своего заложения жестко связан с грунтом. Принцип работы данного типа скважинных екстенсометров заключается в том, что движение грунтов приводит к перемещению якорей, что фиксируется измерением смещения  соответствующего стержня в  головной части екстенсометра. Эти измерения производятся автоматически и передаются на станцию сбора данных. Далее, данные передаются на сервер с определённой периодичностью и после автоматической обработки результаты измерений можно просмотреть в «Geoscope WEB».

Специалистами «Солдата Украина» екстенсометры были установлены в проектном количестве, налажена передача данных и успешно введена в эксплуатацию.

Подготовка к опусканию конструкции экстенсометра в  скважину на глубину 45 м

Типичная область применения датчиков включает:

	Движения горных пород и грунта из-за разломов, оползней и атмосферных воздействий
	Ослабление горных пород вокруг стен туннеля, шахт и  котлована
	Подземная осадка и деформация фундамента и опор, а также выемка грунта человеком
