Горизонтальные перемещения грунтов

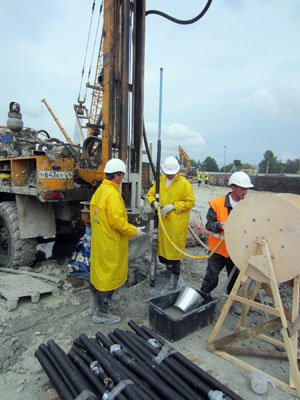

Монтаж экстензометра

Экстензометры, как составляющая часть геотехнического мониторинга используются для отслеживания поверхностных и глубинных движений и сдвигов грунтов, и как составляющая системы режимного наблюдения за изменением их состояния. Экстензометры обеспечивают контроль вертикальных перемещений грунтов (просадка, вспучивание) в непосредственной близости от зоны производства строительных работ либо иных процессов, влияющих на стабильность грунтового массива.

Скважинные экстензометры являют собой многоуровневую стрежневую конструкцию, состоящую из нескольких закладных анкеров, которая устанавливается в скважины различной глубины. Движения отдельного или одновременно нескольких закладных анкеров, обусловленные вертикальным перемещением соответствующего (их) слоя (ев) грунта, передаются наверх к измерительной головке конструкции и измеряются относительно монтажной пластины (поверхности земли).

Измерения осадки измерительной головки позволяют с высокой точностью (±0.01мм) определить абсолютную осадку во всех точках установки закладных анкеров. Измерения могут проводиться как вручную (микрометрическим глубиномером), так и в автоматизированном режиме с использованием электрических датчиков линейных перемещений, подключаемых к станции сбора данных.

Типичные области применения датчиков линейных перемещений (скважинных экстензометров):

Движения горных пород и грунта из-за разломов, оползней и атмосферных воздействий
Ослабление горных пород вокруг стен туннеля, шахт и котлована
Осадка и деформация фундамента, оседание опор вследствие экскавации грунта, подземной выработки
