Наблюдения дифференциальной усадки

Наблюдения дифференциальной усадки могут выполняться с помощью электронных датчиков уровня и системы жидкостного уровня.

Система жидкостного уровня для мониторинга неравномерных оседаний (подъемов) конструкций.

Во избежание неравномерных оседаний и разрушения фундамента (перекрытий, несущих конструкций) выполняются измерения дифференциальных просадок в интересующих нас точках плоскости плиты перекрытия или по линии фундамента. Для этого используется так называемая система жидкостного уровня. Она состоит из системы поплавковых датчиков, соединенных между собой трубками и наполненных жидкостью, образуя тем самым систему сообщающихся сосудов. Принцип действия системы состоит в том, что изменение уровня одного из поплавковых датчиков влечет за собой изменение уровня жидкости во всей системе. Осадка (прогиб) в точках замеров соотносится с уровнем базового резервуара системы. Для возможности определения абсолютной просадки (абсолютная осадка) из относительных замеров базовый резервуар системы должен быть расположен вне зоны деформации.

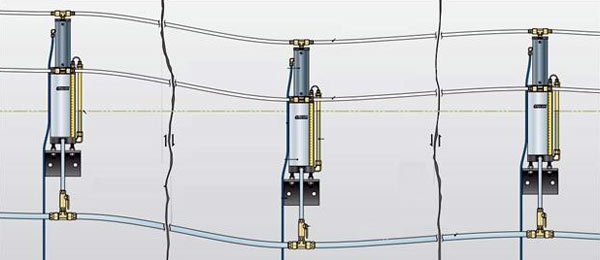

Определение дифференциальной усадки (прогиба) наблюдаемой конструкции при помощи
высокоточной системы жидкостного уровня
