Измерения деформаций и кренов

Измерения кренов и деформаций зданий и сооружений

Датчик угла наклона (инклинометр) Наклономер может быть использован в ходе выполнения геотехнического мониторинга несущих конструкций (колонн, пилонов) существующих зданий и сооружений. Наклономер предназначен для установки на вертикальную или горизонтальную  поверхность наблюдаемой конструкции с помощью специального кронштейна. Датчик содержит чувствительный элемент микро электромеханического типа, который обеспечивает широкий диапазон измеряемых углов с высокой чувствительностью и точностью. Двуосный датчик содержит два чувствительных элемента, которые ориентированы под углом 90 градусов  друг к другу.

Типичное применение:

	Контроль положения подпорных стен, колонн, пилонов, столпов и свай;
	Мониторинг конструкций, находящихся под нагрузкой;

Монтаж и настройка наклономера

Электронные датчики уровня

Электронные датчики уровня используются в ходе мероприятий по наблюдению за деформацией зданий и сооружений и предупреждению образования дефектов конструкций, а также деформации несущих элементов зданий. Датчики электронного уровня позволяют наблюдать отклонения от горизонтальной плоскости, таким образом определяя дифференциальную осадку между двумя измеряемыми точками.  Такой датчик монтируется на балку длиной 1, 2, или 3 м и позволяет контролировать разницу горизонтального уровня между двумя контрольными точками. Более того, путем соединения датчиков между собою строят цепочку датчиков, что дает профиль осадки по оси цепочки датчиков.

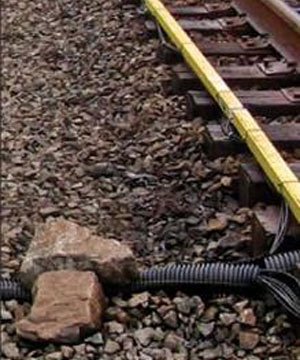

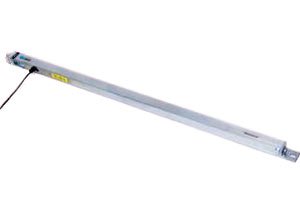

Электронный датчик уровня	Измерение профиля просадки (подъема) железнодорожного полотна

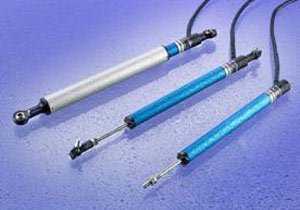

Датчики раскрытия трещин и стыков конструкций

Трещиномеры используются в ходе мероприятий по обеспечению контроля за сохранностью и надежностью эксплуатации существующих зданий и сооружений, а также мероприятий для предупреждения и устранения дефектов конструкций.

Геотехнический мониторинг раскрытия трещин может быть обеспечен с использованием гибридного датчика потенциометрического типа, который характеризируется высокой надежностью ползункового контакта, что предоставляет практически неограниченную разрешающую способность датчика и его долговечность. Более того, высокая надежность датчика сводит к минимуму необходимость регулярной калибровки датчика.

Тип и конструкция датчиков для измерения трещин подбираются в зависимости от поставленных целей и могут выполнять измерения раскрытия существующих трещин или на соединениях в местах стыков конструкций зданий.

Трещиномеры, установленные для контроля раскрытия в реальном времени существующих трещин
